Modificările care au apărut în zona servo-mecanismelor prin introducerea sistemului HIPERFACE DSL permit obținerea unor economii semnificative atât la nivelul cablurilor de conexiune, cât şi la nivelul timpului alocat montajului. Sistemul trece la un nivel superior de comunicație a informațiilor prin introducerea DSL ( Digital Servo Link). Tot ceea ce trebuie să fie transmis între servo-motor şi centrul de comandă se transmite acum în format digital. Această modificare permite o standardizare mult mai ridicată a cablurilor hibride necesare conectării servo-motoarelor. Ceea ce mai rămâne de făcut este să se realizeze cabluri care să permită transferul de energie electrică necesară acționării, transferul de informații şi, eventual, alimentarea unei frâne electro-magnetice înglobată în servo-motor.
Consecvent politicii de inovare, LAPP a lansat o familie de cabluri hibride pentru conectarea servo-motoarelor realizate conform conceptului HIPERFACE DSL.

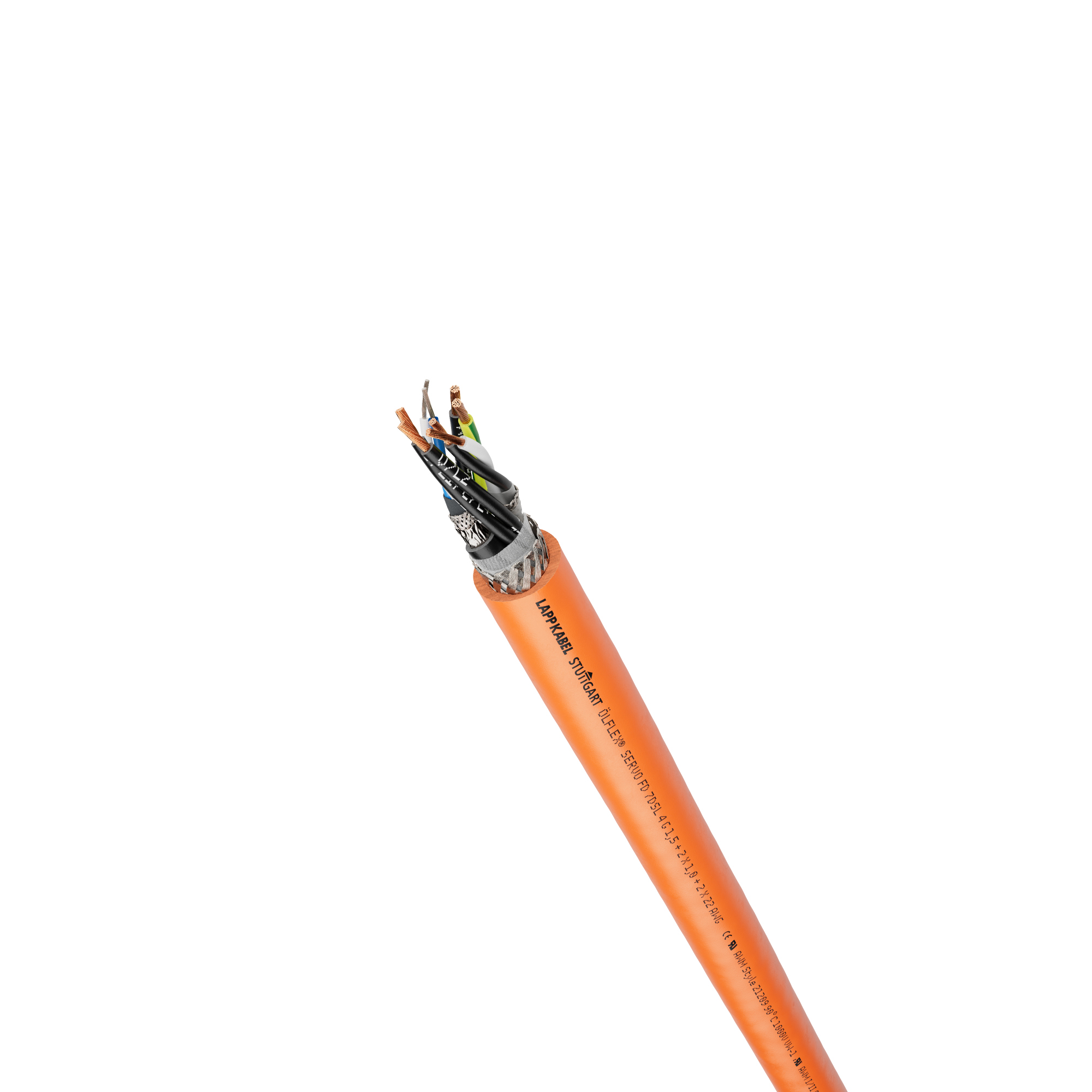

Nouă familie poartă numele de OLFLEX SERVO FD 7DSL şi are performanțe notabile.
- conductorii sunt realizaţi din liţe extrafine, clasa 6 de flexibilitate
- izolaţia de conductor este realizată din polipropilenă.
- perechea de semnal prin care se comunică toate informaţiile dinspre servo-motor, este ecranată individual pentru a se evita distorsionarea sau pierderea informaţiei. Ecranul este dublu, atât folie aluminizată cât şi ţesătură din liţe de cupru stanat.
- perechea de control destinată alimentării frânei electro-magnetice este ecranată cu ţesătură de cupru stanat.
- pentru evitarea transmiterii de eforturi mecanice între tipurile de conductori din interiorul cablului, sunt folosite straturi intermediare create din benzi neconductoare .
- ecranul general este realizat din împletitură de liţe de cupru stanat, cu grad de acoperire foarte bun.
- mantaua exterioară este realizată din poliuretan, fapt care îi conferă rezistenţă mecanică foarte bună la abraziune şi tăiere, rezistenţă la apă şi ulei. Suprafaţa mantalei exterioare este lisă şi nu permite dezvoltarea depozitelor de micro-organisme.
- gama de temperatură pentru domeniul flexibil este cuprinsă între – 40 şi + 90 grade Celsius.
- cablul poate fi folosit în pat cablu flexibil pe o distanţă de 20m, în poziţie orizontală.
- conductorii de forţă şi control sunt realizaţi pentru nivelul de tensiune de 0,6 / 1 kV.
- perechea de semnal are nivelul de tensiune de 300 V şi impedanţa de 100 – 120 Ohm la frecvenţa de 1 MHz.
- impedanţa de transfer la 30 MHz este de maxim 250 mOhm / m.
- cablurile sunt halogen-free, rezistente UV, rezistente la nămol, rezistente la ozon.
- comportamentul la foc este foarte bun încadrându-se în prevederile IEC 60332 -1-2, UL VW-1 respectiv CSA FT 1.
- parametrii dinamici sunt excelenţi , cablul suportă acceleraţîi de până la 50 m/ s2 şi viteze de 5m / s.
- cablurile sunt garantate pentru minim 5.000.000 cicluri de îndoire – dezdoire
- flexibilitatea deosebită a cablului permite aplicarea unor mişcări de torsiune de 30 grade / metru.
Pentru pozare fixă se produce varianta OLFLEX SERVO 7DSL care are parametrii electrici identici. Deosebirea între cele două variante este dată de clasa de flexibilitate redusă la clasa 5 şi mantaua exterioară care este din PVC aditivat. Bineînțeles, mantaua exterioară din PVC modifică domeniul de temperatură , dispare specificația de halogen-free şi se modifică comportamentul la substanţe chimice şi la foc.
Toate informațiile sunt disponibile prin intermediul specialiștilor LAPP România.
LAPP România vă va sprijini să obțineți cele mai fiabile soluții de conectare pentru echipamentele dumneavoastră!
