Industria vehiculelor electrice în continuă creștere – mașini, biciclete și chiar scutere urbane – alimentează constant cererea de conectori cu ratinguri de curent ridicate, rezistență mecanică și caracterizate printr-o clasă de protecție înaltă. Brandul japonez Hirose oferă exact astfel de soluții.
Acest articol descrie conectorii universali oferiți de Hirose. Caracteristica lor comună este specificația pentru a îndeplini cerințele întâlnite în industria mașinilor electrice și a încărcătoarelor acestora, precum și a altor vehicule electrificate. Producătorii care intră pe piața EV caută adesea conectori strict specializați – între timp, mulți conectori industriali prezintă performanțe electrice foarte ridicate și un design rezistent la vibrații și șocuri. Aceștia sunt conectori pentru aplicații de semnal, control și chiar alimentare – iar un producător bine cunoscut, cum ar fi Hirose, prin însăși reputația sa, atestă calitatea prizelor și mufelor prezentate. Cu toate acestea – merită să aruncăm o privire mai atentă asupra specificațiilor și aplicațiilor lor potențiale.
În acest articol acoperim subiecte precum:
- Care sunt cele mai importante caracteristici ale conectorilor utilizați în industria EV?
- gamă diversificată de conectori DF pentru conexiuni în electronica de control
- Mufe și prize compacte montate pe suprafață
- Conectori circulari industriali cu performanțe electrice ridicate
Conectori în conformitate cu cerințele industriei EV
Circuitele EV și echipamentele de încărcare nu necesită doar manipularea curenților mari. Alte caracteristici sunt: durabilitate, blocare sigură, capacitatea de a funcționa în condiții de mediu dure. De asemenea, este necesar să se țină cont de faptul că astfel de calități trebuie să fie caracterizate nu doar de prizele și mufele externe, ci și de cele utilizate în interiorul dispozitivelor, între modulele acestora.
Conectori DF
Conectorii DF sunt utilizați pentru a crea conexiuni placă-la-placă, placă-la-cablu și cablu-la-cablu. Prin urmare, pot fi utilizați pentru a furniza energie componentelor individuale, a controla releele, a transmite semnale și a îndeplini multe alte funcții esențiale. Ei permit dezvoltarea de designuri modulare, simplificând atât fabricarea, cât și întreținerea echipamentelor. Aceasta este o caracteristică crucială pentru dispozitivele care funcționează în spații publice, unde personalul de întreținere nu este constant la fața locului, ci călătorește la locațiile de service la intervale regulate – adesea acoperind distanțe considerabile.
Seria DF51/DF51KDF are toate caracteristicile cheie ale conectorilor utilizați în stațiile de încărcare EV, precum și cablajul pentru toate vehiculele electrice (inclusiv scutere, biciclete etc.). În primul rând, este necesar să se noteze aici parametrii electrici ridicați: tensiunea și curentul nominal aici sunt 250V și 2A. Un singur corp poate găzdui până la 30 de contacte.

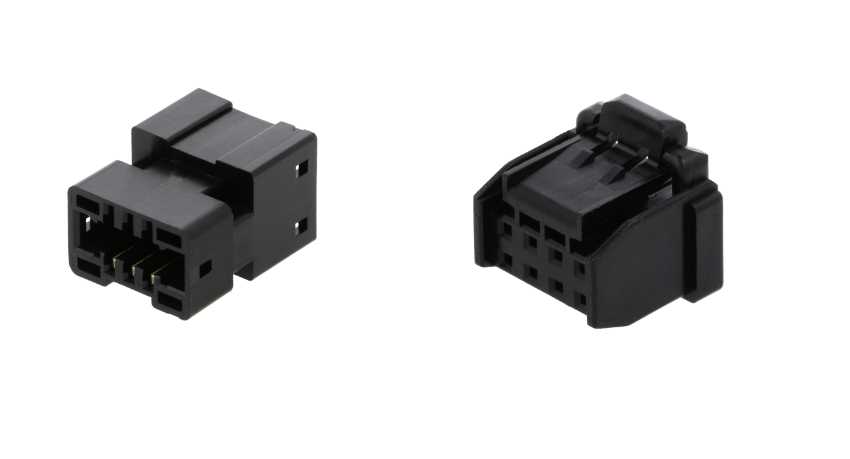

Mufele și prizele DF51/DF51K sunt disponibile în versiuni drepte, unghiulare, lipite pe laminat (în tehnologie de suprafață sau prin găuri, SMT sau THT) și proiectate pentru montare/perechere pe cabluri (adică fără montare pe PCB). Versiunile unghiulare au avantajul suplimentar că permit plasarea prizelor pe marginile circuitelor și gruparea în turnuri, minimizând astfel spațiul ocupat de electronice. Indiferent de model, designul lor asigură conexiune sigură datorită unui mecanism cu clichet, a cărui activare poate fi auzită și simțită, ceea ce confirmă instalarea corectă. Contactele femele prind conectorul pin masculin din ambele părți, minimizând rezistența.
În aplicațiile în care va fi necesară o protecție suplimentară a PCB-ului, conectorii DF51/DF51K dezvăluie încă un avantaj: pot fi turnați cu rășină de la bază (strat de până la 3mm). Din catalogul TME, puteți achiziționa și splittere ale acestor conectori, care servesc, printre altele, la cablarea către magistrale de comunicație.
DF51B-3EP-2A
Seria DF51
DF51K-8DS-2C-800
Seria DF51K
DF60FS-2S-1016C
Seria DF60
DF62WC-4EP-22C
Seria DF62W

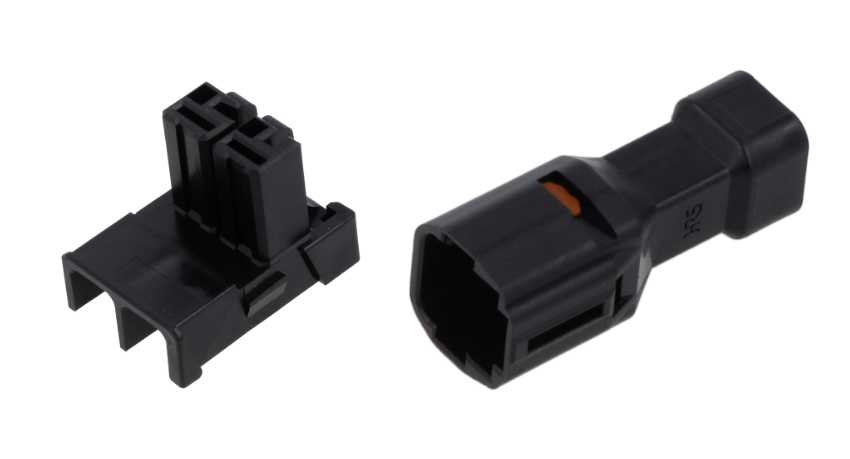

În timp ce modelele descrise mai sus suportă cabluri cu secțiuni transversale tipice pentru linii de semnal (22 până la 30 după AWG, adică 0,05mm2 până la 0,34mm2), în cazul seriei DF60 (Enerbee), dimensiunile se încadrează în intervalul de la 8 la 12 după AWG, adică aprox. 4…10mm2, mai frecvent utilizate în conexiuni de alimentare și, eventual, de semnal de control. O astfel de aplicație este indicată și de curenții lor nominali, care pot ajunge până la chiar 65A. Acestea sunt mufe și prize de tip fir-placă. Pentru a asigura un nivel ridicat de siguranță în funcționarea lor, conexiunea de contact nu are loc înainte ca corpurile să fie complet împerecheate, adică atunci când părțile metalice sunt deja complet ecranate. Ca și în toate produsele descrise aici, carcasele au fost formate în așa fel încât să prevină complet conexiunea cu polaritate inversă.
O caracteristică distinctivă a produselor DF62W (SignalBee) este nivelul ridicat de protecție. Datorită utilizării garniturilor, conexiunile ating clasa IP67, adică sunt etanșe la praf, precum și la apă sub presiune (de exemplu, jet de la o mașină de spălat, stropi de sub roțile unui vehicul). Această serie a fost dezvoltată având în vedere aplicații precum biciclete și scutere electrice, unde rezistența la condițiile meteorologice, vibrații, condensarea umidității și alți factori de mediu nefavorabili este o prioritate de top. Mai mult, datorită aranjamentului 2×2.2mm pitch al contactelor, acești conectori prezintă dimensiuni excepțional de compacte.
Conectori SMD pentru conexiuni de interfață
Toate vehiculele electrice și încărcătoarele lor sunt în mare parte dispozitive electronice, iar componentele digitale vor necesita întotdeauna conexiuni de comunicație. Datorită dimensiunii circuitelor și cerințelor de curent scăzute ale interfețelor în sine, soluția optimă aici este utilizarea conectorilor specializați. Hirose are o serie de astfel de produse în ofertă, m.in. seria KW30 și FH28K.

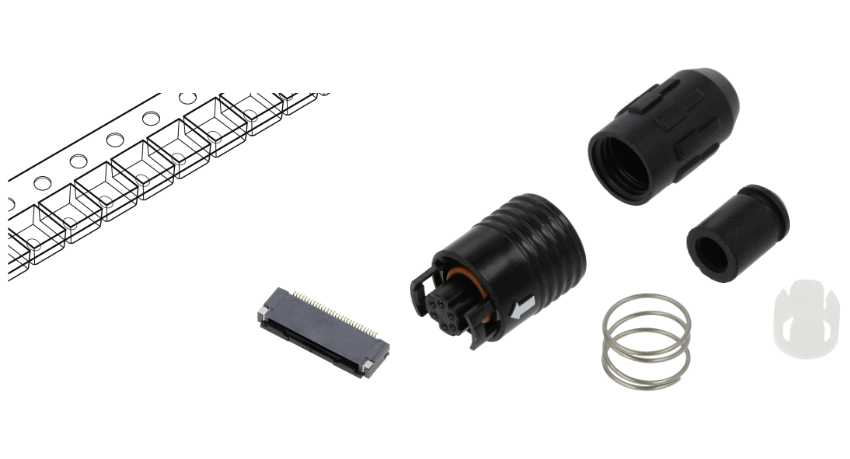

Conectorii KW30 sunt mufe și prize filetate (un singur rând) cu sertizare, oferind dimensiuni minime cu rezistență mecanică relativ ridicată (în special la vibrații, așa cum demonstrează testele la 2000Hz). Conducătorii lor (până la 15) sunt aranjați într-un pitch de 1mm. Prizele montate pe PCB sunt realizate în format SMD, în timp ce contactele sunt atașate prin sertizare pe fire. Aceste componente sunt proiectate pentru împerechere și desperechere rare, făcându-le în principal potrivite pentru conexiuni instalate din fabrică. Prizele sunt disponibile atât în versiuni drepte, cât și unghiulare.
KW30-4S-1V-800
KW30
FH28K-30S-05SH-98
FH28K
În dispozitivele în care restricțiile de spațiu sunt deosebit de stricte (panouri de control, componente de interfață, adică HMIs)—cabluri FFC/FPC (Flexible Flat Cable, Flexible Printed Circuit) sunt utilizate în mod obișnuit. Acestea necesită un tip special de priză. În cazul seriei FH28K, conectorii sunt proiectați pentru cabluri cu pitch de 0,5mm cu 10 până la 80 de conductori. Astfel de conexiuni de densitate mare sunt adesea utilizate pentru a conecta afișaje. Este de remarcat faptul că acestea sunt conectori de tip ZIF (Zero Insertion Force) echipați cu o pârghie de blocare, care asigură uzura minimă a contactelor și cablurilor în timpul asamblării și înlocuirii.
Conectori circulari industriali

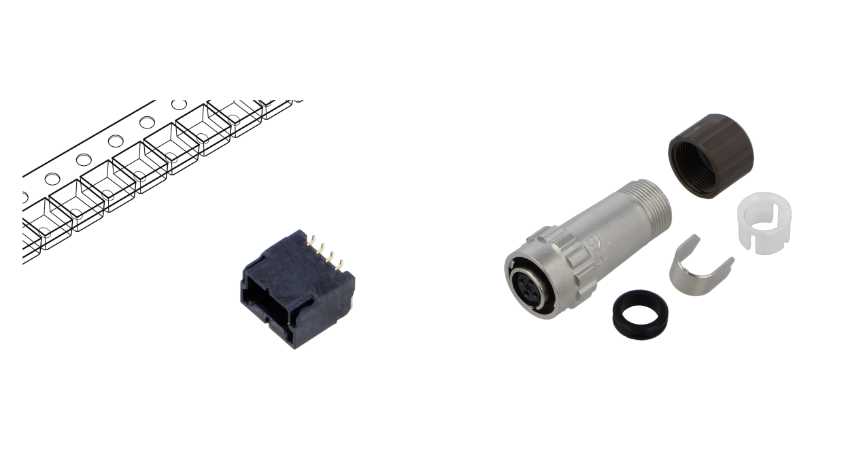

În gama de produse Hirose, se pot găsi conectori circulari de calitate superioară, inclusiv mufe și prize din seria HR30 – una dintre soluțiile emblematice ale furnizorului. Acestea sunt conectori de tip push-pull cu blocare, proiectați în principal pentru conexiuni fir-la-fir, deși sunt disponibile și modele montate pe PCB. Ele suportă curenți până la 5 A (cel mai frecvent 2 A) și tensiuni de până la 140 V DC și 300 V AC. Asamblarea este simplă și aproape intuitivă, deoarece construcția se bazează pe doar câteva componente. În același timp, ele oferă o conexiune extrem de fiabilă și robustă din punct de vedere mecanic, ușor de operat și, cel mai important, rezistentă la apă și umiditate. Au fost proiectate și fabricate pentru utilizare pe termen lung în condiții de mediu dure, fiind capabile să gestioneze transmisia de semnal de înaltă performanță.
LF10WBPD-4S-31
Seria LF
Seria LF oferă parametri de performanță mai ridicați și prezintă blocaje cu baionetă și carcase metalice care ecranează semnalele transmise de interferențele electromagnetice. În cadrul grupului LF, sunt disponibile atât conectori drepți, cât și unghiulari, care pot găzdui până la 20 de contacte. Aceste produse suportă tensiuni de până la 300 V sau 1.25 kV AC. Ca și în cazul multor soluții discutate aici, conectorii din această serie oferă un grad ridicat de protecție (IP68). Notabil, producătorul a furnizat și prize compatibile pentru montare pe panou, permițând utilizarea acestor conectori în aplicații precum încărcarea pachetelor de baterii sau conexiunile de adaptoare.
