Accesoriile electrotehnice, cum ar fi conectorii sau tuburile termocontractabile, determină durabilitatea multor instalații. Acest lucru este deosebit de important în cazul cablajului vehiculelor, al sistemelor de automatizare industrială sau al mașinilor grele. Și ridică întrebarea: Ce face ca produsele TE Connectivity să iasă în evidență?
În acest articol, vă prezentăm oferta mărcii TE Connectivity, producător specializat în producția de conectori, accesorii de instalare și componente electromecanice. Multe dintre aceste articole au o gamă largă de aplicații și pot fi găsite în mai multe ramuri ale catalogului nostru. Desigur, nu reprezintă întreaga gamă a furnizorului, ci doar o parte relativ mică a acesteia.
În acest articol vom aborda subiecte precum:
- Tipuri și utilizări ale componentelor termocontractabile
- Construcția de instalații folosind conectori și blocuri de șine
- Cele mai comune tipuri de conectori și adaptoare
- Relee de putere din gama TE Connectivity
Tuburi și fitinguri termocontractabile
Gama TE Connctivity de tuburi și fitinguri termocontractabile include un total de câteva sute de articole. Acest lucru se datorează variațiilor în mai mulți parametri. Primul este diametrul tubului, care poate varia între 1,2 mm și 101,6 mm (înainte de contracție, care se poate face la un raport de 1:2, 1:3 sau chiar 1:4). Deja din această gamă se poate deduce că sunt produse pentru multe domenii electrotehnice – acestea includ aplicații în domeniul electronicii, al electricității comerciale, dar și al ingineriei industriale și energetice, cum ar fi realizarea de linii de alimentare pentru clădiri. În cazul celor din urmă, adică a instalațiilor de mare curent în care se folosesc cabluri de diametre mari, se folosesc cel mai des fitingurile cu rezistență mecanică crescută , care în cazul din oferta TE Connectivity este asigurată de elastomer reticulat. Acest tip de element include două categorii principale de produse: accesorii și degetare. Fitingurile au mai multe funcții – rigidizează și întăresc zonele de trasare a cablurilor drepte sau unghiulare , precum și etanșează orice puncte de reducere, de exemplu intrarea cablului într-un conector, țeavă sau bucșă fără presetupă. Degetarele sunt utilizate pentru a menține continuitatea învelișului exterior atunci când cablul de alimentare sau de control este deschis și separat în conductori individuali (2 până la 4), astfel încât să nu existe riscul ca murdăria și umiditatea să pătrundă în cablu, ceea ce ar putea duce, de exemplu, la hidroliza straturilor de izolație interioară.

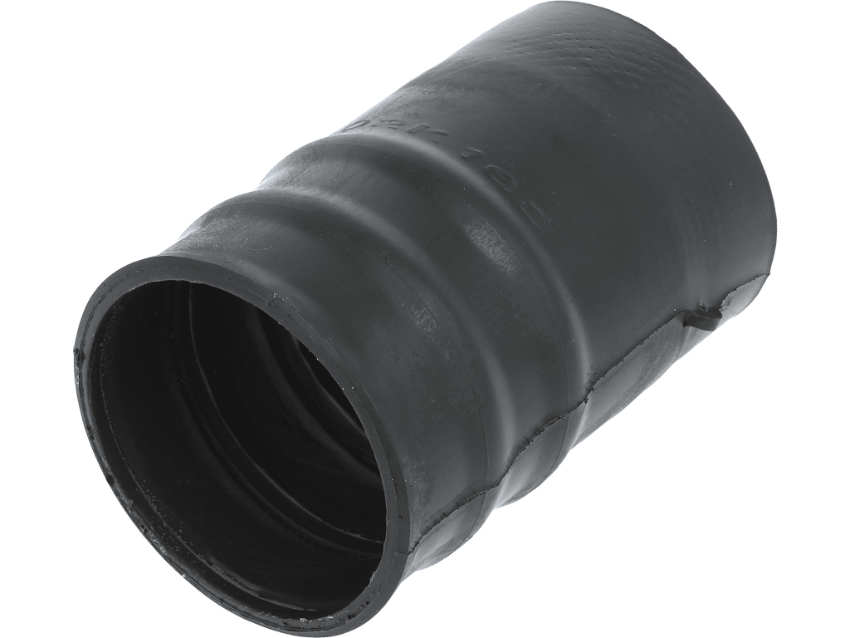

202K163-25_86-0
Forma lipită poate acționa cu succes ca o cutie de umplutură de etanșare.

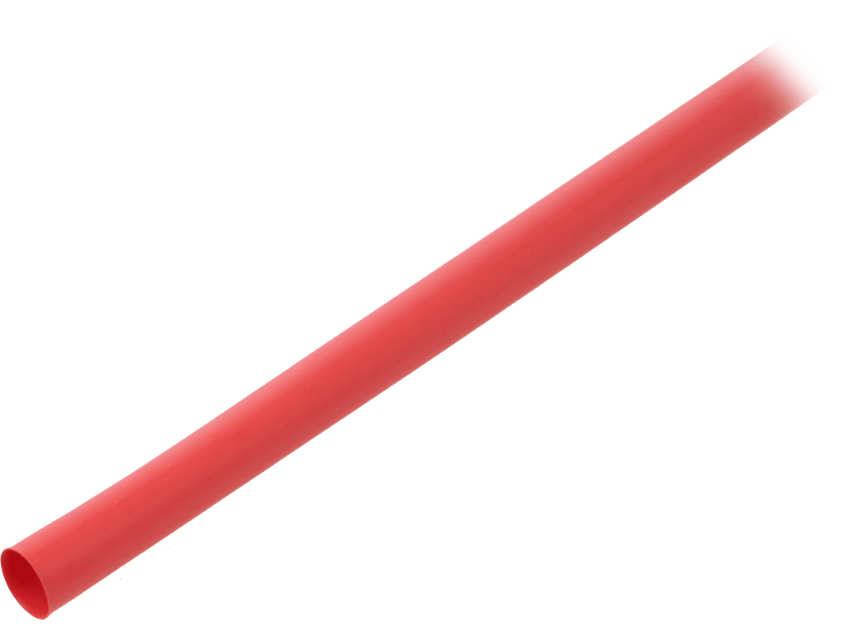

RNF3000-12_4-2-STK
Tuburi

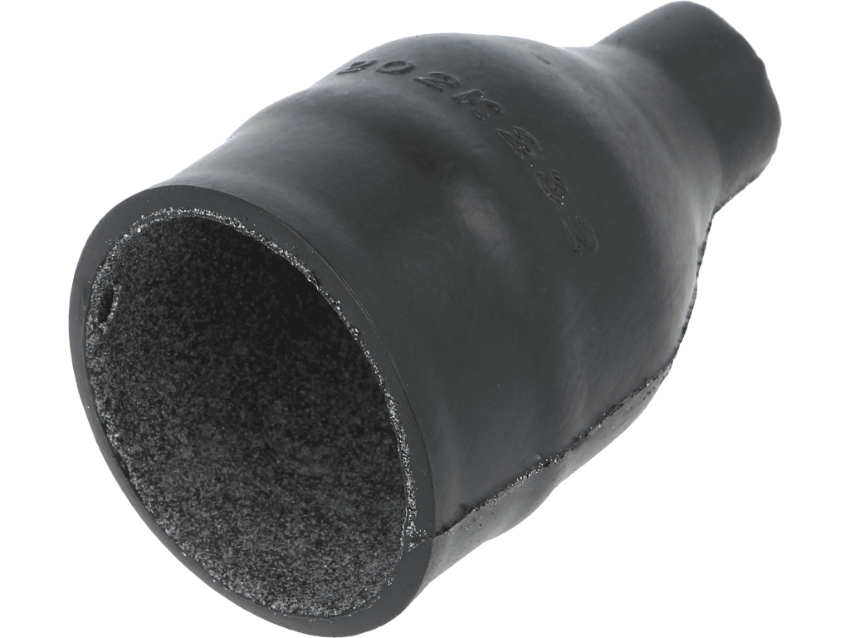

202K232-25/225-0
Fitinguri

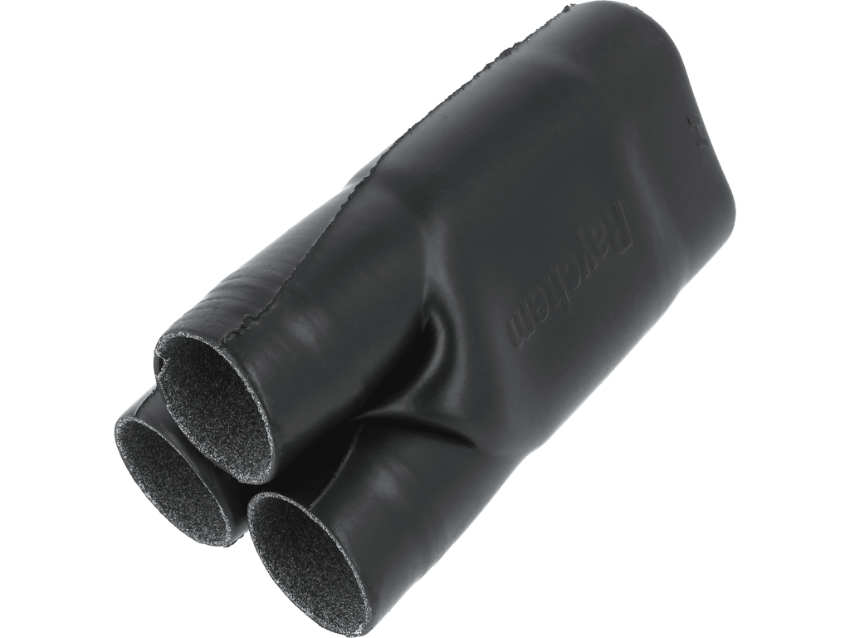

462W023-25_225-0
Degetare
Trebuie remarcat faptul că, printre articolele prezentate, există elemente termocontractibile acoperite suplimentar cu un strat adeziv (pe partea interioară), care se înmoaie sub influența temperaturii de contracție pentru a asigura o aderență strânsă și fermă la suprafața acoperită. Acest lucru este deosebit de important atunci când se protejează nu numai cablurile electrice, ci și tuburile și furtunurile utilizate pentru transportul diferitelor lichide. Majoritatea accesoriilor termocontractabile TE Connectivity sunt fabricate din poliolefină, un material caracterizat prin capacitatea sa de a rezista la o gamă largă de substanțe, cum ar fi uleiurile, benzina și grăsimea. De asemenea, trebuie menționat aici că tubulatura retractabilă cu diametre mai mici este disponibilă în multe variante de culoare, permițând etichetarea consecventă a cablurilor de alimentare sau de semnal, nu numai în instalațiile trifazate.
Presetupe și alte accesorii

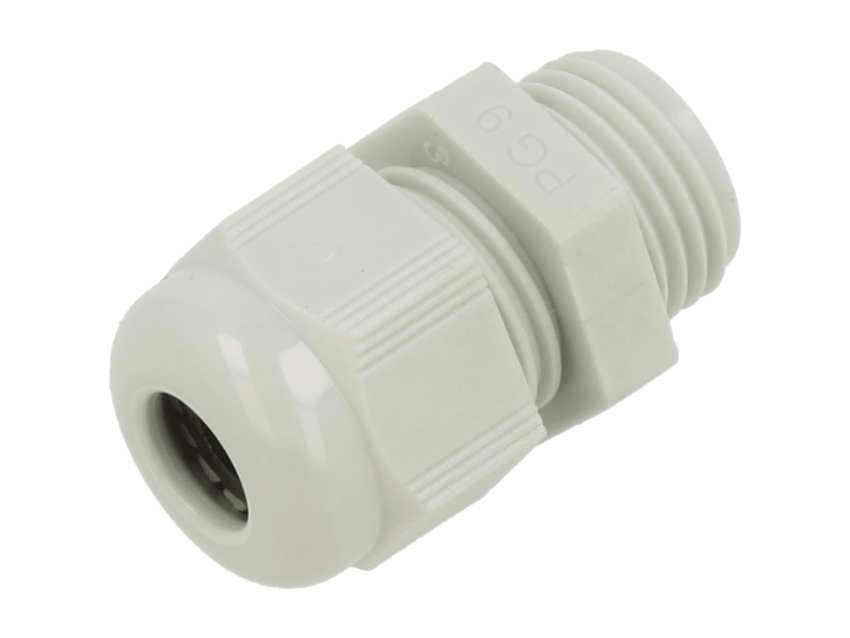

1SNG601190R0000
Presetupă din poliamidă care asigură etanșeitatea IP68 a instalației.
Gama TE Connectivity include un număr mare de componente mecanice și de instalare. Printre acestea se numără presetupe din plastic (poliamidă), alamă (nichelată) sau oțel inoxidabil. Acestea sunt disponibile în dimensiuni care se potrivesc țevilor și tuburilor cu diametrul de la 2 mm la 55 mm. Asigură o clasă de protecție ridicată a instalației (la nivelul IP68), adică etanșeitate totală la praf și rezistență la apă, inclusiv la jeturi sub presiune. Garniturile și piulițele pentru presetupe sunt disponibile ca set sau ca articole separate, permițând alegerea soluției optime pentru fiecare aplicație tipică. Articolele complementare în domeniul accesoriilor pentru cabluri includ prizele cu diametre de la 4 mm la 44,2 mm, precum și reductoarele de filet. În plus, TE Connectivity oferă treceri de cabluri cu mai multe piste.
Conectori pentru șină DIN
Conectorii de comutație și blocurile de distribuție plasate pe șină DIN (TS32 sau TS35) mențin organizarea optimă a dulapurilor de comutație (și de siguranțe) și facilitează modificările de instalare. Acestea sunt utilizate atât pentru circuitele de putere, cât și pentru circuitele de semnal și de control, în special în mediul industrial. Oferta TE Connectivity în acest domeniu este familia de soluții Entrelec (SNK).

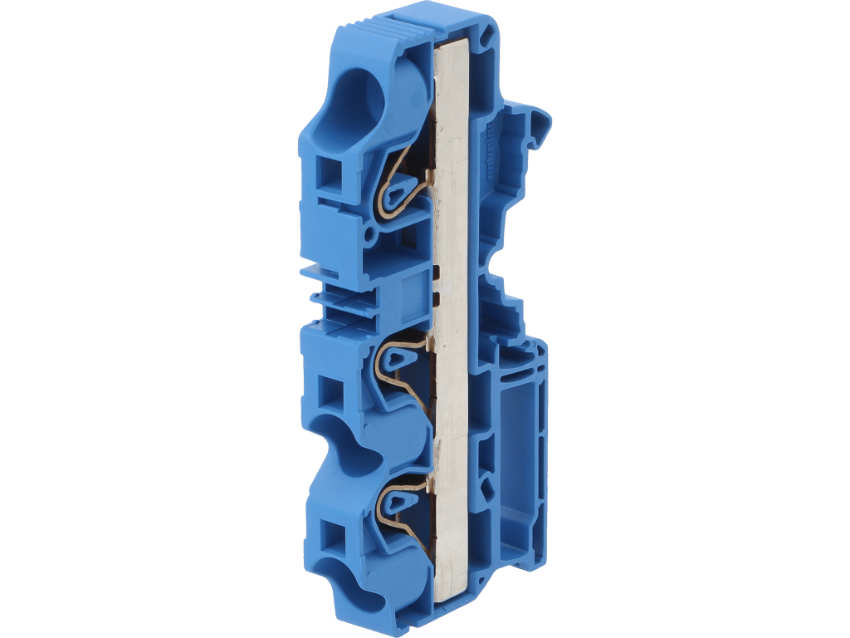

1SNK712021R0000
Blocuri terminale pentru șine (2 și 3 borne)

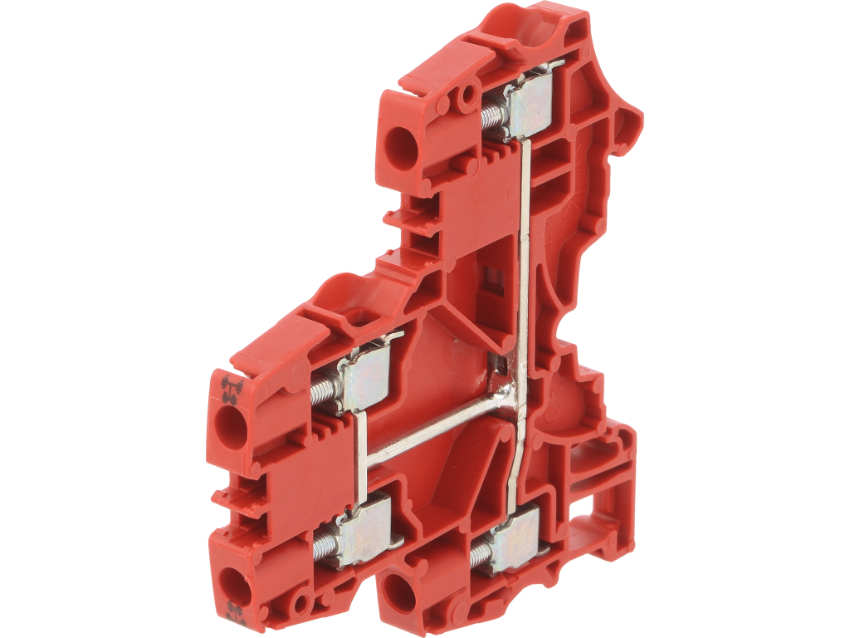

1SNK506214R0000
Blocuri terminale pentru șine (4 și 6 borne)

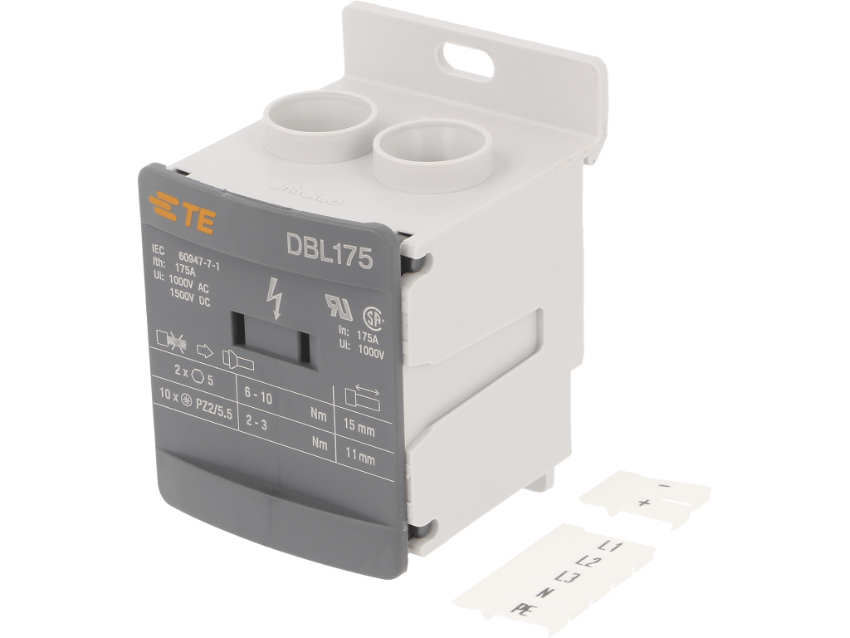

1SNL317510R0000
Blocuri de distribuție
Cele mai multe dintre articolele din această gamă sunt articole cu o singură cale. Corpurile lor sunt fabricate din poliamidă cu un grad de inflamabilitate UL94V-0. Este o gamă diversă, care include conectori cu blocuri terminale (cu șurub) și terminale cu arc, concepute pentru a asigura rezistența minimă și durabilitatea mecanică (vibrații, șocuri, smucituri) la conectarea conductorilor sub formă de cabluri și fire. Principalul obiectiv al TE Connectivity a fost de a face instalarea cât mai comodă posibil – producătorul estimează că instalarea lor economisește până la 90% din timp față de soluțiile concurente. Forma simetrică a acestora reduce în mod semnificativ probabilitatea de confuzie la atașare și conectare. Deoarece majoritatea accesoriilor sunt caracterizate de o lățime de 5,2 mm până la 8 mm, articolele fac posibilă realizarea unor instalații complexe chiar și în incinte relativ mici. Ca parte a acestei game, TE Connectivity furnizează, de asemenea, blocuri de distribuție, corpuri montate pe șină sau pe panou cu blocuri terminale integrate pentru distribuirea liniilor de alimentare. În partea superioară a carcasei se află o intrare pentru cabluri de mare intensitate, în timp ce partea inferioară are prize pentru circuite mai mici (până la 24 în total), de exemplu pentru apartamente sau camere. Blocurile sunt disponibile în versiuni single și triple.
Conectori
O altă zonă largă de accesorii electrice din gama TE Connectivity este reprezentată de conectorii și urechile de cablu utilizate în mod obișnuit. Acestea includ toate tipurile de produse populare, și anume, în principal conectori plați izolați în lățimi de la 2,8 mm la 6,3 mm și terminale cu ochi. Primele sunt articole utilizate în aproape toate domeniile instalațiilor electrice, mai ales pentru realizarea conexiunilor în mașini, deoarece se caracterizează prin rezistență foarte scăzută, rezistență la vibrații și, în același timp, rapiditate de asamblare. Furnizorul oferă produse sertizate pe conductori cu o secțiune transversală de la 0,3mm2 la 6mm2 și, prin urmare, potrivită atât pentru conexiuni de semnal, cât și de alimentare. Prin urmare, această ofertă este adresată nu numai tehnicienilor care lucrează în parcurile de mașini, ci și producătorilor de dispozitive electronice, electronice și electrocasnice. Articolele sunt, de asemenea, ideale pentru întreținerea automobilelor și modificarea circuitelor la vehiculele de pasageri și de marfă.
9-160463-2
Un model de conector mai puțin tipic, echipat cu un pin.

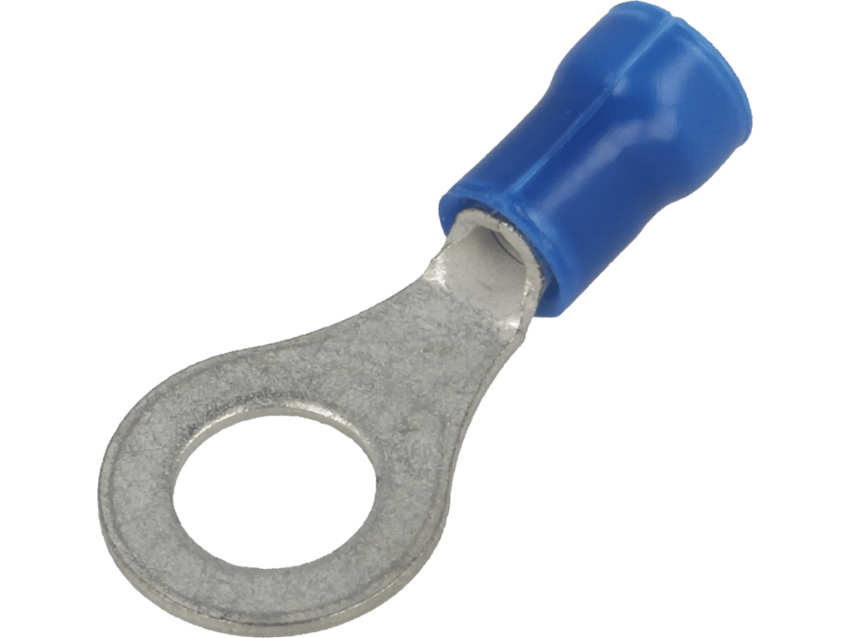

342145-1
Terminale cu ochi
2-520409-2
Conectori plați

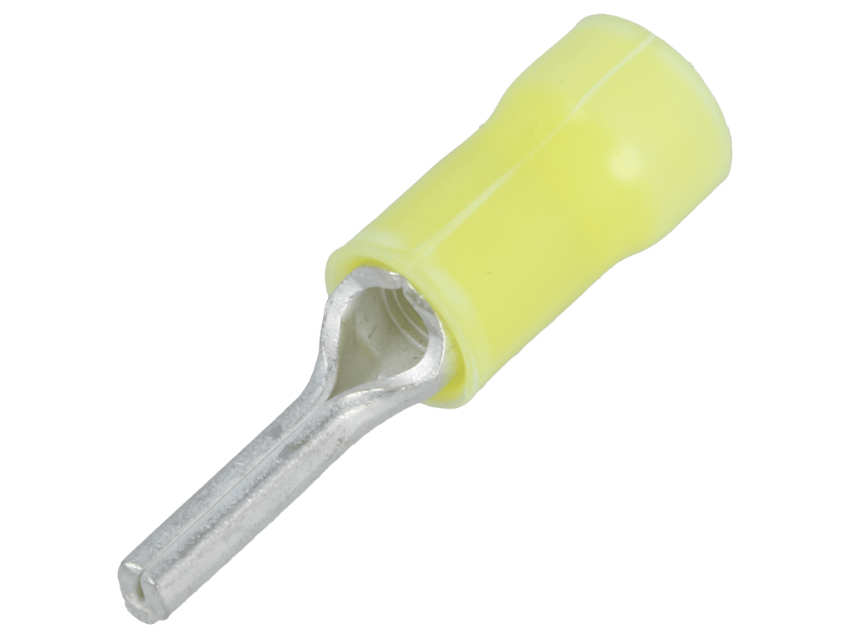

165085
Alte terminale
Cel de-al doilea tip de produs popular este reprezentat de terminalele cu ochi, potrivite pentru atașarea la conductori de la 0,1mm2 până la 10,5mm2. Și aici poate fi enumerată o gamă largă de aplicații în care predomină conexiunile electrice. Astfel de conectori sunt utilizați în mod obișnuit în instalațiile de energie regenerabilă, în primul rând pentru a crea stocare de energie, adică pentru a combina bateriile în baterii cu capacitate și putere de curent ridicate. Un rol similar pentru conectori se regăsește în industria auto, unde aceștia sunt utilizați pentru a scurtcircuita diverse componente la masă. Aceștia sunt utilizați în mod universal pentru conectarea conductoarelor de protecție la carcase și alte componente metalice în instalațiile de rețea, precum și pentru împământarea gardurilor, cutiilor etc. Desigur, TE Connectivity oferă și alte modele de terminații și conectori, cum ar fi furcă sau pin, variantele unghiulare, cu cabluri etc. Articolele sunt, de asemenea, disponibile în seturi.
Relee de curent ridicat

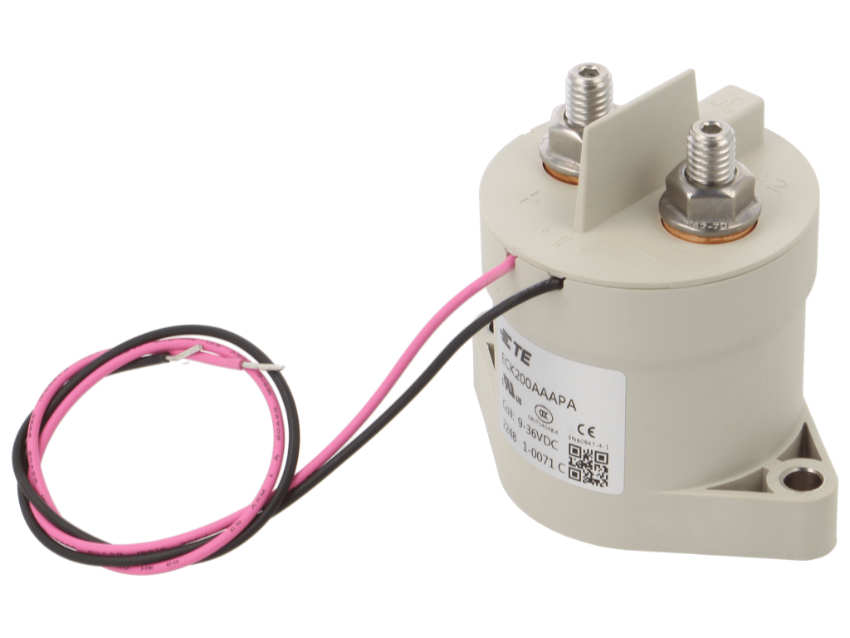

ECK200AAAPA
Bornele bobinei sunt realizate sub formă de fire.
Trebuie subliniat încă o dată că gama prezentată este doar o parte din gama TE Connectivity. Compania oferă o gamă largă de produse, inclusiv conectori și elemente pasive. Un exemplu de un alt tip de soluție de la această marcă poate fi găsit în relee electromagnetice de putere seria ECK. Acestea sunt concepute pentru domenii cum ar fi instalațiile de energie regenerabilă (invertoare de comutare, stocare) , stațiile de încărcare a vehiculelor electrice și chiar stivuitoarele electrice. Acestea conțin contacte SPST-NO sigilate ermetic, scurtcircuitate prin aplicarea unei tensiuni de la 9V la 36V DC. Deoarece componentele pot suporta curenți de până la 150A, 200A sau chiar 250A (în funcție de model), cablurile lor sunt realizate sub formă de șuruburi. Tensiunea nominală a produselor atinge 1kV DC. Producătorul a inclus, de asemenea, o toleranță relativ largă pentru curenții instantanei, care pot ajunge până la 1000A, ceea ce face ca aceste componente să fie potrivite pentru controlul funcționării motoarelor.
Text elaborat de Transfer Multisort Elektronik Sp. z o.o.
