Întrerupătoarele automate reprezintă un mijloc de bază de protecție a circuitelor – previn în principal supraîncărcările periculoase ale cablurilor și echipamentelor electrice, permițând, printre altele, evitarea supraîncălzirii traseelor de cabluri. ABB se bucură de o reputație ca producător de soluții excelente în acest domeniu.
Mai jos prezentăm grupul de întrerupătoare din seria S200M UC. Acestea sunt protecții universale pentru instalațiile de curent alternativ, adică instalații de rețea, deși construcția lor permite montajul în circuite DC. Dețin numeroase certificate și parametri variați, facilitând alegerea unui set consecvent și compatibil de elemente de protecție de cea mai bună calitate disponibilă pe piață.
În acest articol abordăm subiecte precum:
- Împărțirea generală a întrerupătoarelor din seria S200M UC
- Ce este caracteristica unui întrerupător?
- Cele mai importante certificări ale întrerupătoarelor automate
Prezentarea modelelor din ofertă
Întrerupătoarele automate S200M UC se bazează pe camere interne de stingere cu magneți permanenți. Aceasta înseamnă că construcția lor prevede eliminarea arcurilor electrice care apar la tensiuni de până la 500V DC. Acest lucru permite evitarea situațiilor periculoase în care tensiunea nedorită se menține în circuit, chiar și după deschiderea contactelor întrerupătorului – ceea ce poate avea loc (și consecințe fatale) în cazul utilizării unor înlocuitori ieftini. Este important de menționat că o astfel de funcționalitate implică necesitatea alimentării întrerupătorului din partea corespunzătoare.

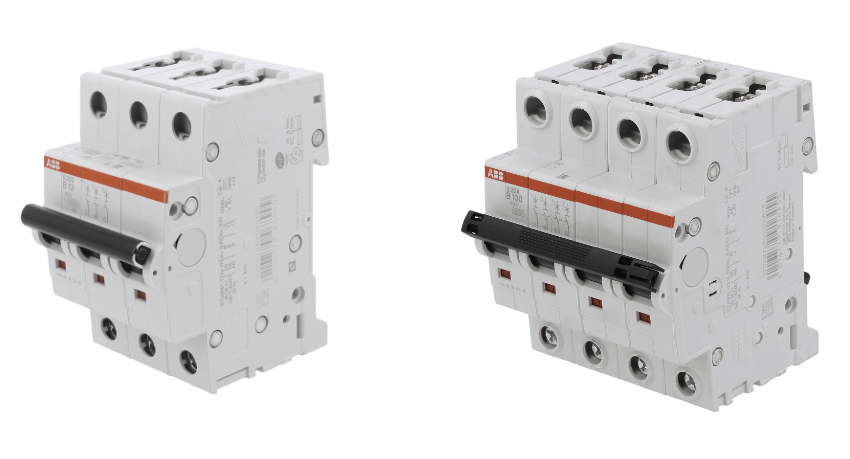

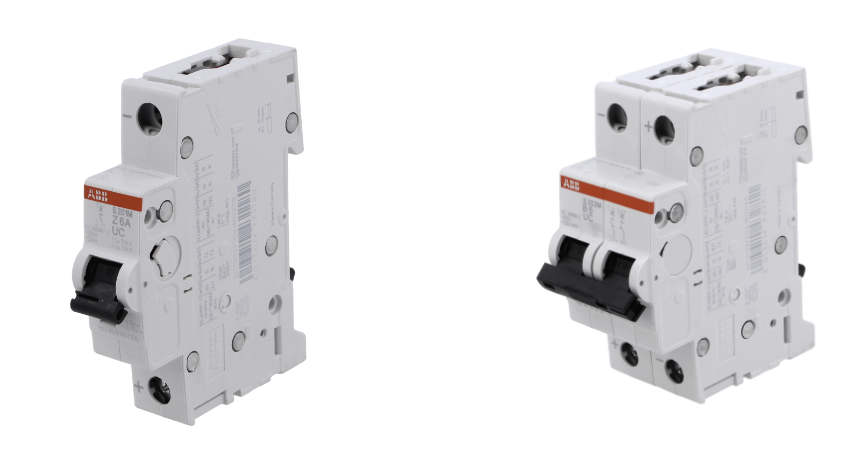

La început, trebuie subliniat că întrerupătoarele din seria S200M sunt disponibile în versiuni unipolare și multipolare, capabile să deconecteze simultan 2, 3 sau 4 circuite la 400V AC sau DC (majoritatea modelelor):
Din punct de vedere al aspectului și formatului, întrerupătoarele prezentate se încadrează în standarde internaționale MCB, adică Miniature Circuit Breakers. Sunt plasate în carcase pentru montaj pe șină DIN (TH35) în dulapuri cu mască. Au terminale cu șurub capabile să accepte atât cabluri (cu o gamă largă de secțiuni), cât și bare de conexiune. Indicatorul de poziție a contactelor este clar vizibil, semnalizând închiderea/deschiderea circuitului.
Indiferent de versiune, întrerupătoarele se caracterizează printr-o rezistență la scurtcircuit de 10kA, iar producătorul estimează durabilitatea lor electrică la 20 de mii de cicluri. Curentul nominal (de declanșare) al întrerupătoarelor poate avea valori de la 0,3A la 63A la tensiuni de la 220V DC și 230V AC la 400V AC/DC (pentru majoritatea soluțiilor din ofertă). Produsele din seria S200M UC sunt destinate să funcționeze într-un mediu cu temperatură de la -25°C la 55°C.

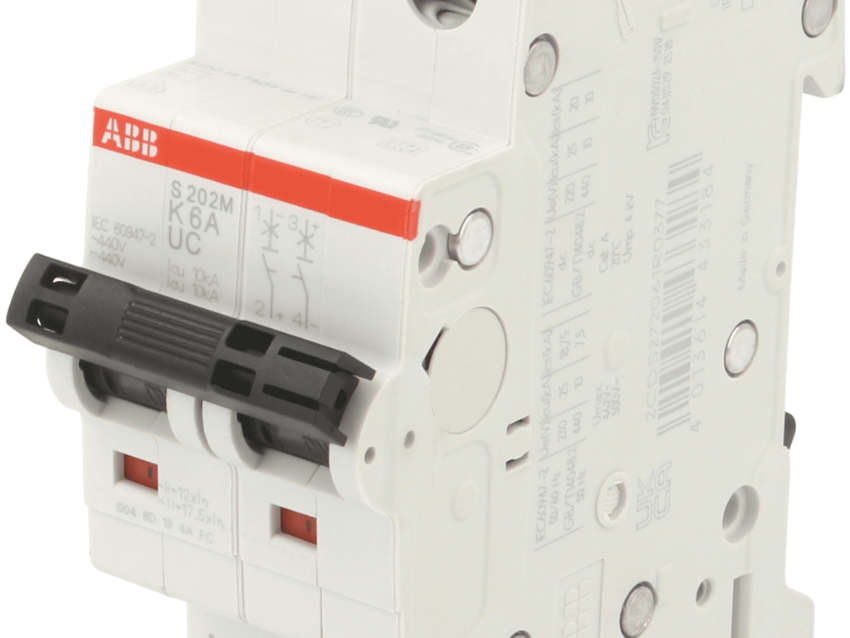

S202M-K6UC
Modul de conectare și indicatorul roșu-verde de acționare sunt plasate chiar pe partea frontală a carcasei.
Caracteristica
În multe aplicații industriale și de mare amploare (de exemplu, clădiri cu mai multe apartamente), un factor important va fi caracteristica întrerupătorului, adică viteza de acționare și reacția la schimbările bruște ale intensității curentului.
În acest aspect, ABB oferă patru tipuri de întrerupătoare S200M UC:
- tip B – declanșare imediată la depășirea curentului nominal în intervalul de 3 până la 5 ori (cel mai frecvent întâlnite în circuitele casnice, de iluminat etc.);
- tip C – acționare la curenți de 5 până la 10 ori mai mari decât valoarea nominală, utilizate în industrie și aplicații comerciale la alimentarea transformatoarelor, motoarelor, iluminatului fluorescent, ventilatoarelor;
- tip K – elemente cu toleranță largă, reacționând la supraîncărcări de 8…12 ori, necesare pentru a gestiona sarcini cu curenți de pornire semnificativi, dar de scurtă durată (motoare de lift sau compresoare);
- tip Z – utilizat în circuitele cele mai sensibile (echipamente electronice, de măsurare, de control) reacționează foarte rapid, iar toleranța lor nu depășește de 3 ori valoarea nominală.
Norme
Așa cum am menționat deja, produsele ABB sunt realizate în conformitate cu numeroase standarde internaționale și s-a asigurat certificarea lor. Acest lucru permite utilizarea întrerupătoarelor automate prezentate în instalații industriale, sisteme de clădiri rezidențiale etc. Cele mai importante dintre acestea sunt:
IEC EN 60898
Standard pentru întrerupătoare automate pentru instalații casnice, precum și de birou. Presupune manipularea de către persoane necalificate și asigurarea protecției de bază împotriva supraîncărcării cablurilor și scurtcircuitelor.
IEC EN 60947-2
Normă referitoare la aparatura de control industrială și comercială, unde apar intensități relativ ridicate. De aceea, acest tip de elemente sunt de obicei manipulate de personal instruit: electricieni, electrotehnicieni, întreținători, tehnicieni de service etc.
UL1077
Set de reglementări nord-americane (UL de la Underwriters Laboratories) în domeniul protecției motoarelor și elementelor electronice (de exemplu, controlere industriale). Conformitatea cu această normă înseamnă că întrerupătoarele pot fi utilizate, de exemplu, pe piața din SUA.
CSA C22.2 No. 235
Echivalentul canadian al UL1077, elaborat de CSA, adică Canadian Standards Association. Permite utilizarea produselor prezentate în Canada – în dulapuri de control, mașini industriale și instalații de consum.
